1、控制系統設計
針對廠方濾油工藝，采用西門子S7-300PLC控制器搭建PROFIBUS分布式I/O控制系統，控制系統結構如圖1所示。

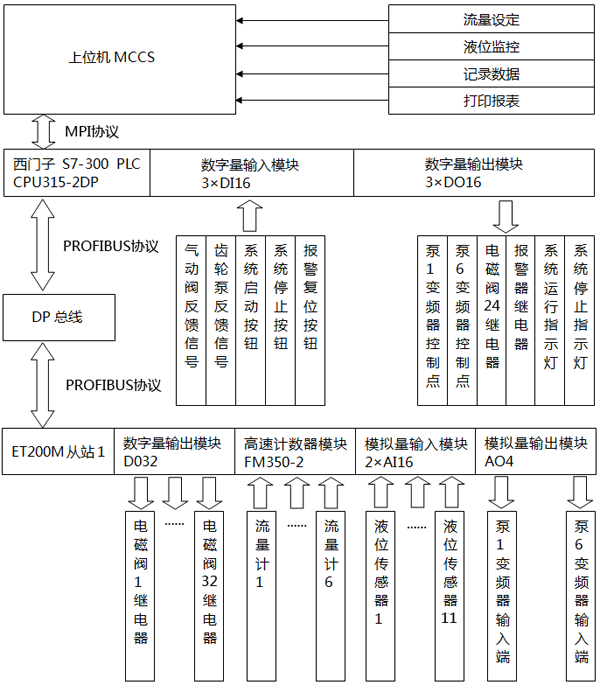

圖1 變壓器注油控制系統機構圖
控制系統以CPU315-2DP為主站，通過現場總線Profibus與從站分布式I/O控制器ET200M通訊。上位機監控界面由MCGS軟件開發，主要包括成品濾油監控界面、試驗濾油監控界面、成品注油監控界面、試驗注油監控界面和油罐實時液位監控界面，圖2是成品注油畫面。

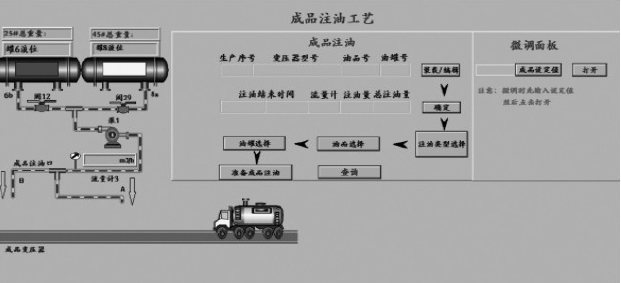

圖2 變壓器注油控制系統機構圖監控界面
對于流量的PID控制，在OB35塊中調用系統功能塊FB41來實現，設置OB35循環中斷的時間為1s，F(xiàn)B41塊的采樣時間為1s，通過現場調試，將人工試湊法整定好的三個PID參數，即比例系數、積分時間常數、微分時間常數賦給FB41塊。
昌暉儀表設計的變壓器注油自動控制系統以西門子CPU315-2DP為主站，ET200M為從站，通過現場總線Profibus實現通訊的變壓器油路控制系統。在實際應用中發現，設計的控制系統滿足工業生產要求，并且具有系統調節時間短，超調量小的優點。
