寫PLC程序，新手容易忽略一個問題：為何手動模式和自動模式不能混寫？這里先給出答案：手動模式和自動模式的邏輯邊界必須清晰，PLC程序中手動按機構寫，自動按流程寫；手動和自動只提請求，輸出統一管理；模式切換必須處理好。

在現場有部分設備，PLC程序單獨看沒什么問題，手動能動。 自動也能跑，但一到調試后期，問題就開始出現：
①手動一按，自動步序亂了；
②自動暫停后切手動，設備狀態丟了；
③報警復位后重新啟動，機構突然動作；
④同一個輸出點，手動也在控制，自動也在控制；
⑤最后出了問題，根本不知道是誰把輸出打出去的。

這類問題，表面看是某個條件沒寫好，但本質上是一開始就沒把手動模式和自動模式的邏輯邊界分清楚。PLC程序不是能讓設備動起來就算寫完。真正到現場考驗PLC程序的，往往是手動、自動、暫停、報警、復位、急停這些狀態交叉的時候。

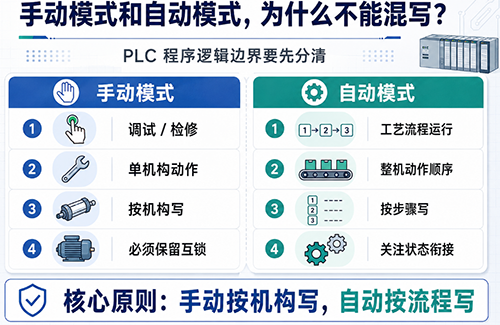

1、手動和自動不是一套邏輯
新手剛開始寫PLC程序時，會把手動和自動理解成兩個按鈕：手動按鈕和自動按鈕，但現場做久了就知道，這兩個模式的目的完全不一樣。

(1)手動模式的核心是什么？
手動模式主要用于：
①調試；
②檢修；
③點動；
④單動作驗證；
⑤異常處理后的人工干預。

它關注的是單個機構能不能動作。比如：
①氣缸伸出/縮回；
②電機正轉/反轉；
③伺服點動/回零；
④夾爪打開/關閉；
⑤真空吸附/破真空。

(2)自動模式的核心是什么？
自動模式主要用于設備按照工藝流程連續運行。它關注的是整臺設備的動作順序和狀態銜接。比如：
①檢查初始狀態；
②上料；
③定位；
④夾緊；
⑤加工；
⑥檢測；
⑦下料；
⑧循環完成。

所以，手動和自動的寫法不能混在一起。一句話記住：手動按機構寫，自動按流程寫；手動不要塞進自動流程里。 自動也不要直接調用手動按鈕邏輯；這一步分不清，后面程序一定越改越亂。

2、危險的寫法：PLC程序中手動和自動都直接控制輸出
現場常見的一種寫法是這樣的：
◆手動按鈕→直接控制Y0
◆自動步驟→也控制Y0
◆報警復位→又去控制Y0

比如一個壓緊氣缸，手動畫面上有“壓緊/松開”按鈕。 自動流程里也有“壓緊/松開”動作。

如果手動按鈕直接寫輸出，自動流程也直接寫輸出，短期看設備確實能動，但后期排查時就很麻煩。你會遇到這些問題：
①Y0到底是誰給出來的？
②自動流程沒到這一步，為什么氣缸動作了？
③手動按鈕松開后，為什么輸出還保持？
④報警復位后，為什么機構狀態亂了？
⑤程序改了幾次后，為什么輸出邏輯越來越看不懂？

尤其是非標設備，后期經常會改需求、加動作、加互鎖。一旦多個地方都在搶同一個輸出點，程序很快就會變成一團亂麻。

現場經驗：一個輸出點如果在多個地方被直接賦值，后期查問題一定很痛苦。PLC程序能跑，不代表結構合理。

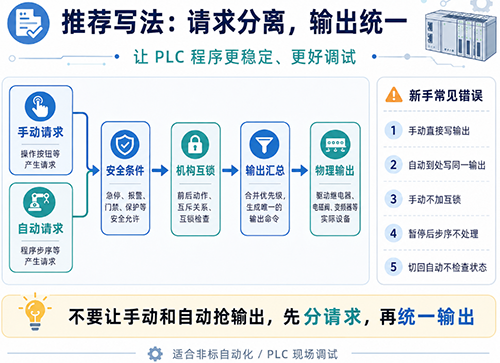

3、推薦寫法：PLC程序中手動和自動只提請求，輸出統一管理
比較穩的寫法是：手動請求→自動請求→安全條件→機構互鎖→輸出匯總→物理輸出。也就是說：手動邏輯和自動邏輯不要直接控制物理輸出點，它們只負責產生動作請求，真正能不能動作，要交給后面的安全條件、機構互鎖和輸出匯總來判斷。

以壓緊氣缸為例，可以這樣拆：
Manual_ClampExtendReq：手動壓緊請求
Manual_ClampRetractReq：手動松開請求

Auto_ClampExtendReq：自動壓緊請求
Auto_ClampRetractReq：自動松開請求

ClampExtendAllow：允許壓緊
ClampRetractAllow：允許松開

Y_ClampExtend：壓緊電磁閥輸出
Y_ClampRetract：松開電磁閥輸出

最終輸出統一處理：
壓緊輸出=(手動壓緊請求OR自動壓緊請求) AND 允許壓緊
松開輸出=(手動松開請求OR自動松開請求) AND 允許松開
這樣寫的好處很明顯。

現場查問題時，路徑非常清楚：
◆按鈕有沒有請求？
◆自動步驟有沒有請求？
◆安全條件是否滿足？
◆互鎖條件有沒有擋住？
◆最終輸出有沒有給出去？
◆調試現場不怕問題多，怕的是沒有路徑可查。



4、手動模式不是“想動就動”，互鎖不能省
新手以為手動模式就是調試用的，所以按鈕按下就應該動作，這個想法很危險。手動模式可以比自動模式靈活，但絕不能繞過安全和機構互鎖。比如：
①氣缸A伸出前，氣缸B必須先退回；
②伺服移動前，安全門必須關閉；
③夾爪松開前，要確認產品不會掉落；
④電機反轉前，正轉輸出必須斷開；
⑤機構回原點前，不能處在干涉位置。

手動模式至少要保留三類條件：
第一類：安全條件
比如：急停；安全門；光柵；安全繼電器；安全PLC狀態。
這些條件不能因?yàn)楫?dāng)前是手動模式就被繞過。

第二類：機構互鎖
比如：頂升沒下降，橫移不能動；壓緊沒松開，產品不能取走；夾爪未打開，下料機構不能動作；伺服未到安全位，氣缸不能伸出。
這些都屬于機構之間的互鎖關系。

第三類：邊界條件
比如：原點信號；到位信號；前后限位；伺服軟限位；運動范圍限制。

這些條件是為了防止機構跑過頭、撞機構、誤動作。手動不是無條件動作。手動是在安全允許范圍內的單機構控制。很多現場事故，不是自動流程出問題，而是手動調試時把設備狀態打亂了。

5、自動模式要按步驟寫，不要堆一堆條件
PLC程序中自動模式最怕寫成一大串條件。比如：?jiǎn)?dòng)按鈕按下；AND 氣缸A到位；AND 氣缸B退回；AND 伺服完成；AND 產品有料；AND 檢測OK……這種寫法設備可能也能跑，但有幾個問題：
①不好調試；
②不好查故障；
③不好顯示當前狀態；
④不好加異常處理；
⑤后期改需求很麻煩。

非標設備的自動流程，建議用步序方式寫。比如：
Step 0：待機
Step 10：檢查初始狀態
Step 20：上料氣缸伸出
Step 30：等待上料到位
Step 40：夾緊產品
Step 50：伺服移動到加工位
Step 60：執行加工
Step 70：檢測結果
Step 80：下料
Step 90：循環完成
每一步只做一件事；每一步都要有：進入條件；執行動作；完成條件；超時報警；異常處理。這樣設備卡在哪一步，觸摸屏上一顯示步號，現場馬上就能判斷問題大概在哪里。

自動模式不是條件堆得越多越安全。真正穩定的自動流程，是步驟清楚、狀態明確、異常可追蹤。

6、模式切換，是最容易出問題的地方
手動和自動分開寫以后，還有一個關鍵點：模式切換必須處理好。

很多設備出問題，不是在正常自動循環時，而是在下面這些場景：
①自動運行中切手動；
②手動調整后切自動；
③報警復位后繼續運行；
④急停恢復后重新啟動；
⑤暫停后直接繼續。

這些狀態交叉時，最容易暴露程序架構問題：

第一種：自動運行中直接切手動
設備自動流程還停在某一步。 操作員切到手動，把某個機構移動了；再切回自動時，程序還以為設備狀態沒變。這時候下一步動作就可能出問題。

第二種：手動調整后直接切自動
手動狀態下，機構位置可能已經變了。如果不重新檢查初始狀態，自動流程直接啟動，很容易誤動作。

第三種：報警復位后繼續原流程
有些報警發生后，設備狀態已經不可信了。這時候只清報警，不重置步序，是很危險的。

【干貨】正確的處理方式是：自動運行中，不允許隨便切手動。要先停止自動流程，確認設備進入安全狀態，再允許手動操作；手動切自動時，也不能直接啟動，必須重新檢查自動啟動條件：
①急停正常；
②安全門正常；
③沒有未清除報警；
④關鍵氣缸在初始位；
⑤伺服已經回零；
⑥工件狀態明確；
⑦當前步序回到待機位。
如果設備狀態不明確，就不要讓它進入自動。

7、現場案例：程序能跑，但狀態亂了
一臺壓裝設備在調試過程中暴露的問題：手動畫面可以單獨控制壓緊氣缸，自動流程里也會控制同一個氣缸。剛開始調試沒問題，手動能壓緊。 自動也能循環；但問題出在自動暫停以后，操作員暫停設備，切到手動，把夾緊氣缸松開，調整了一下產品位置，然后又切回自動，直接點繼續；這時候PLC程序還停在“產品已夾緊”的步驟，程序默認夾緊狀態仍然成立；下一步伺服直接移動，但產品位置已經變了，差點撞到機構。

后來資深工程師做了三件事：
①手動請求和自動請求全部拆開；
②所有輸出統一經過互鎖和狀態判斷；
③手動切回自動時，必須重新檢查初始狀態，不允許直接續跑。

問題才徹底解決。這個案例說明一件事：程序能跑，不代表架構是安全的。

8、推薦一套清晰的PLC程序結構
如果是非標設備，昌暉儀表建議PLC程序至少按下面幾個模塊拆：
①輸入信號處理；
②安全狀態處理；
③報警處理；
④模式管理；
⑤手動控制；
⑥自動步序；
⑦機構互鎖；
⑧輸出匯總；
⑨HMI數據交互；
⑩通訊與記錄。

其中最關鍵的是這三層：
①手動控制層
手動控制層負責單機構動作請求。比如：氣缸伸出請求；氣缸縮回請求；電機點動請求；伺服回零請求。

②自動步序?qū)?/span>
自動步序?qū)迂?fù)責整機流程推進。比如：當前執行到哪一步；這一步要做什么動作；什么條件下進入下一步；超時后報什么警。

③輸出匯總層
輸出匯總層負責統一處理最終輸出。也就是：手動/自動→動作請求→安全互鎖→統一輸出

這個結構看起來比直接寫輸出麻煩一點，但項目越復雜，越能體現價值。尤其是后期客戶改需求、現場加動作、設備出現偶發故障時，結構清楚的程序非常好查。

9、新手最容易犯的5個錯誤
最后總結一下，PLC程序的手動和自動邏輯里，新手最容易犯這幾個錯誤：

①手動按鈕直接控制物理輸出點
短期方便，后期難查。

②自動流程里到處寫同一個輸出
輸出來源不清楚，程序越改越亂。

③手動模式不加安全互鎖
調試時看似方便，實際很容易留下安全隱患。

④自動暫停后不處理當前步序
設備狀態變了，程序狀態沒變，很容易誤動作。

⑤手動切自動時不重新確認設備狀態

這是現場非常常見的坑。這些錯誤一開始不一定明顯，設備簡單時，可能也能正常跑，但非標設備一旦動作多、工位多、狀態多，問題就會集中爆發。

10、寫在最后
PLC程序不是能動就行，真正考驗程序架構的，不是正常自動循環，而是各種異常狀態：手動、自動、暫停、繼續、報警、復位、急停、重新啟動。程序架構清楚，現場就好調。 架構一開始混亂，后面每改一次需求，都是在埋雷。

這篇文章的核心，其實就四句話：手動按機構寫。自動按流程寫。手動和自動只提請求，不直接搶輸出。最終輸出統一匯總，安全互鎖永遠不能省。這套思路做好了，PLC程序不一定寫得花哨，但一定更穩定、更好調，也更適合現場長期維護。
