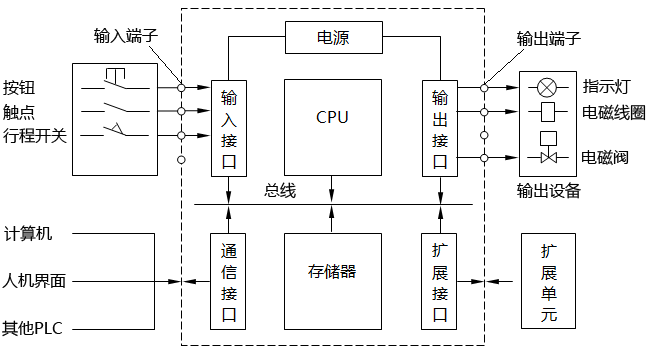

圖1 PLC控制系統結構示意圖
①PLC維護要點
定期對電源電壓進行檢查，電源電壓包括CPU的電源電壓，I/O單元的電源電壓，I/O模塊的電源電壓，還應檢查鋰電池的電壓。檢査PLC安裝環境的溫度、濕度是否滿足使用要求，安裝環境是否有灰塵，有害氣體的侵蝕。還應檢查CPU及I/O擴展模塊的固定情況，I/O模塊、通信線的連接電纜是否插緊，接線端子螺釘是否有松動或銹蝕現象。
②PLC的鋰電池更換方法
PLC鋰電池的壽命大約為5年，鋰電池的電壓逐漸降低到一定程度時，PLC的電池電壓跌落指示燈就會閃亮。通常鋰電池所支持的程序還可保留一周左右，需盡快更換電池。更換鋰電池前要使PLC通電15s以上，使備用電源的電容器充電，以保證鋰電池?cái)嚅_后，該電容器可做短暫供電，保護RAM中的信息不丟失，斷開PLC的交流電源后，打開基本單元的電池蓋板，取下舊電池?fù)Q上新電池，更換電池要盡量快，不要超過3min，因?yàn)楦鼡Q電池時間長，RAM中的程序有可能會丟失。
