故障原因

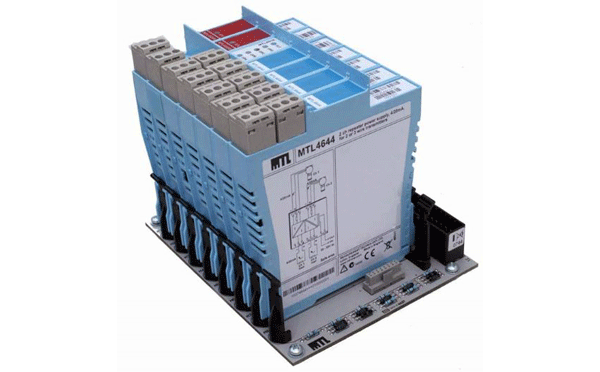

橫河AO卡件與MTL安全柵MTL4046C兼容性不夠，由于現場使用的是MTL4046C，建議更換為MTL4546Y(開路電流小于0.5mA)。當直接進行短路或者開路測試時，卡件均不會出現Fail和切換現象，當負載逐漸變化的情況下，負載阻值小于50Ω或者大于800Ω，安全柵的線路檢測功能觸發，此時安全柵阻值會變?yōu)?00kΩ以上，同時回路電流被限制為小于0.9mA，橫河卡件的開路檢測門閥值為0.85mA，兩者接近，AO卡件因為負載和回路電流的陡然變化，自診斷功能可能會認為卡件異常觸發卡件Fail和切換動作。
存在隱患
由于安全柵兼容性問題，當現場維護調校單臺調節閥時，如拆開信號線會造成以上故障現象，并引發下列后果，存在隱患。
1、當出現故障時冗余卡件不起備用作用，一塊AO卡件控制現場十六臺調節閥，當主卡件故障時現場調節閥恢復初始狀態。
2、撥插硬件空間狹小，操作不便，如帶有靜電可能造成運行的卡件電子元件故障，使現場調節閥誤動作，存在一定風險。
解決辦法
1、將MTL安全柵MTL4046C更換為MTL4546Y。
2、由于橫河CS3000的輸出卡件AAI543是小卡模塊，導致接線緊密，操作困難，建議選用大卡板。
