在我國最常見的工業熱電偶有鉑銠30-鉑銠6熱電偶、鉑銠10-鉑熱電偶、鉑銠13-鉑熱電偶、鎳鉻-鎳硅熱電偶、鎳鉻-銅鎳熱電偶、鐵-銅鎳熱電偶、銅-康銅熱電偶和鎢錸熱電偶。國家標準GB/T16701-2010《貴金屬、廉金屬熱電偶絲熱電動勢測量方法》規定了用比較法測量貴金屬和廉金屬熱電偶絲熱電動勢的方法，GB/T16701-2010適用于分度號為S、R 和B的熱電偶絲在300-1600℃各段溫度范圍內的熱電動勢測量以及分度號為K、T、E、J和N 熱電偶絲在-196～1200℃各段溫度范圍內的熱電動勢測量。

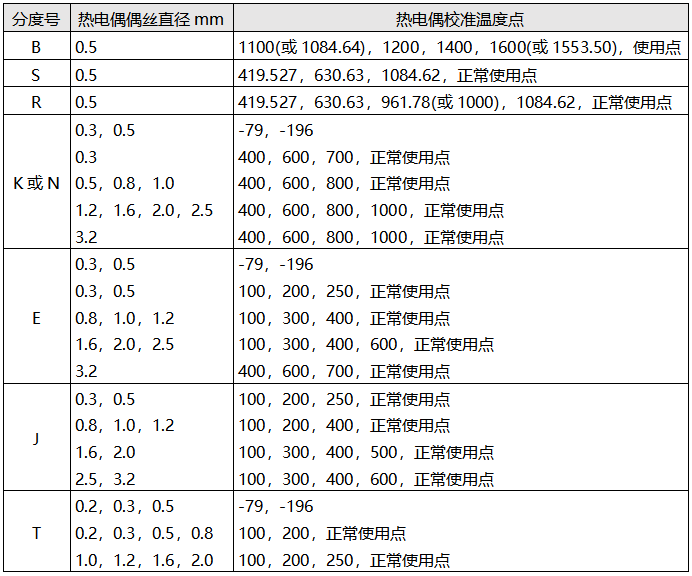

1、工業熱電偶校準溫度點

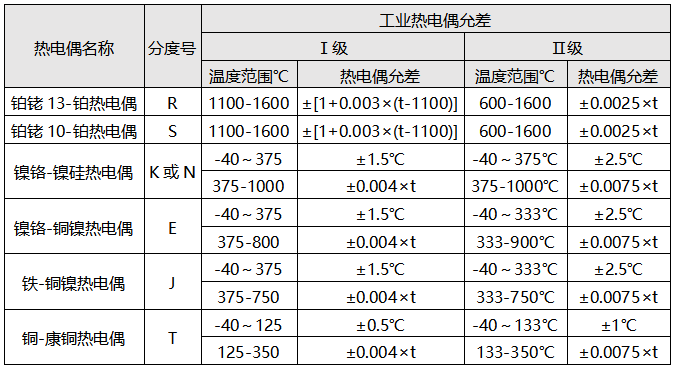

2、工業熱電偶允差
熱電偶允差指熱電偶參考端溫度為0℃而測量端溫度為設定溫度時，所測得的實際熱電勢-溫度關系偏離熱電偶分度表標稱值的最大允許范圍。

3、熱電偶誤差校準
①0℃以下熱電偶溫度點的校準，在液氮槽、干冰槽或低溫槽中與二等標準水銀溫度計進行比較，熱電偶插入深度≥200mm；用于300℃以下熱電偶各點的校準，在水槽或油槽中與二等標準水銀溫度計進行比較，熱電偶插入深度≥200mm；在用于300℃以上熱電偶各點的校準，在熱電偶檢定爐中與二等標準鉑銠10-鉑熱電偶比較進行，熱電偶插入深度≥300mm。

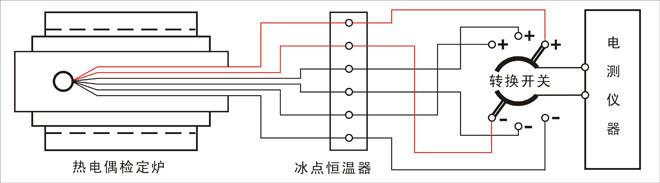

②熱電偶校準方法一般采用雙極比較法。

③標準讀數時，300℃以下點的校準，在恒溫油槽(或水槽)中，校準時油槽溫度控制在檢驗溫度點±1℃內，整個測量過程中槽內溫度變化≤0.2℃；300℃以上點的校準，熱電偶檢定爐溫度控制在檢驗溫度點±5℃內，整個測量過程中熱電偶檢定爐溫度變化≤0.2℃/min，在整個測量過程中爐溫變化<0.5℃。
④從標準熱電偶開始依次讀取各被檢熱電偶的熱電勢，再按相反順序進行讀數，如此正反順序讀取全部熱電偶的熱電勢。
⑤被校準的熱電偶，其熱電勢(冷端溫度為0℃)對分度表的允許誤差應符合工業熱電偶允差規定。
⑥熱電偶的校準周期，按計量分類管理辦法規定的周期進行校驗。
