五張圖弄懂組合式電纜橋架組裝

2023/6/11 10:28:41 人評論 次瀏覽 分類：調試維修  文章地址：http://www.gzmengda.com/tech/4957.html

為方便安裝施工人員提高橋架安裝效率，昌暉儀表在本文分享橋架組裝示意圖。

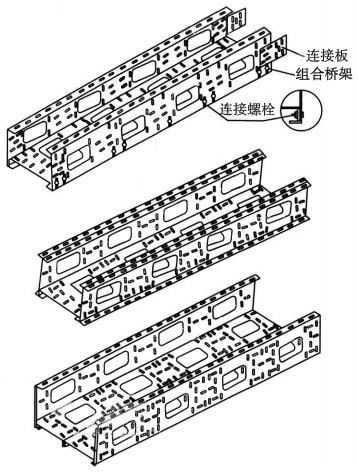

1、組合式直通橋架組裝示意如圖1所示。

組合式直通橋架組裝示意圖

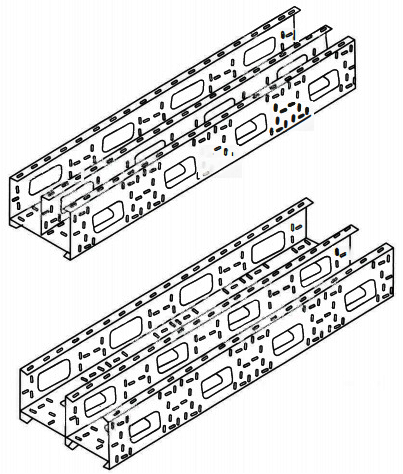

2、組合式電纜橋架隔板組裝示意如圖2所示。

組合式電纜橋架隔板組裝示意圖

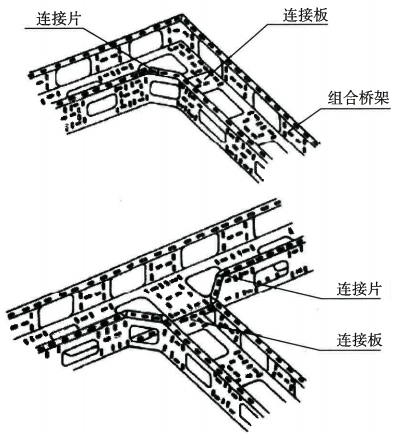

3、組合式電纜橋架水平彎通三通組裝示意如圖3所示。

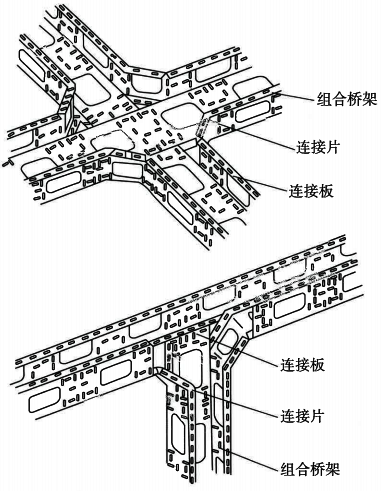

4、組合式電纜橋架水平四通、垂直三通組裝示意如圖4所示。

組合式電纜橋架水平四通、垂直三通組裝示意圖

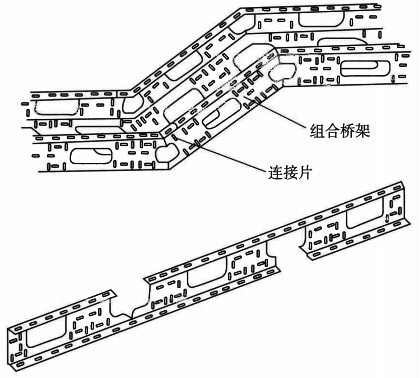

5、組合式電纜橋架垂直彎通及幾種鋸切示意如圖5所示。

組合式電纜橋架垂直彎通及幾種鋸切示意圖
