橋架過伸縮縫做法

2024/7/8 0:00:07 人評論次瀏覽分類：電工基礎文章地址：http://www.gzmengda.com/tech/5676.html

22D701-3電纜橋架安裝圖集中：
1、橡膠片在變形縫左右金屬托盤本體內，厚度為2mm，橡膠片固定在單側托盤上，電纜敷設應由橡膠片固定端向非固定端敷設。
2、當電纜橋架直線段長度超過30m，玻璃鋼電纜橋架、鋁合金電纜橋架直線段長度超過15m時，可參照本圖設置伸縮節。
3、非金屬電纜槽盒過變形縫保護聯結導體可取消。

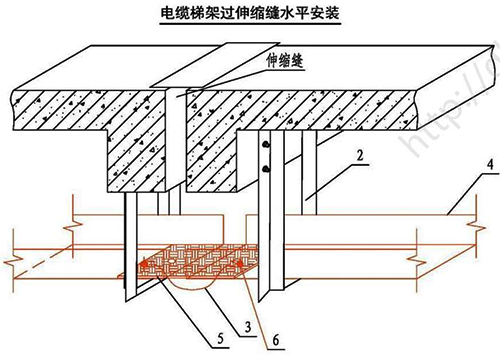

電纜橋架過伸縮縫水平安裝
