1、定義與原理
①鍵相

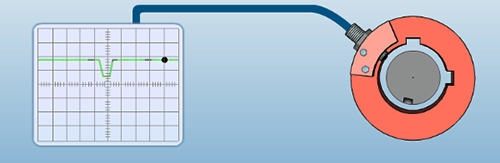

鍵相定義：鍵相測量(Key phase measurement)是通過在被測軸上設置一個凹槽(也有使用凸鍵)作為鍵相標記，當這個標記轉到探頭位置時，傳感器會產生一個脈沖信號。這個脈沖信號可以用來確定軸在每轉周期中的位置。
鍵相測量原理：利用傳感器(如電渦流傳感器)輸出電壓與探頭和導體(被測軸)之間距離的關系。當鍵相標記通過探頭時，由于間距的突變，傳感器會輸出一個脈沖信號，即鍵相信號。
②轉速
轉速定義：轉速是做圓周運動的物體單位時間內沿圓周繞圓心轉過的圈數。
轉速測量原理：轉速的測量通常使用專門的探頭，轉速表通過測量單位時間內軸的轉動圈數來得到轉速值。也可以通過鍵相信號來間接測量轉速，即記錄軸每轉一圈產生的脈沖信號次數，從而計算出轉速。
2、鍵相與轉速的應用
①鍵相
鍵相主要作用：
a、作為測量振動相位的參考點，通過與振動信號的比較，可以確定振動的相位角，用于軸的動平衡分析以及設備的故障分析與診斷等方面。
b、振動探頭配合使用，可以監測大軸的振動方向。
鍵相應用場景：在汽輪機、壓縮機等旋轉機械中廣泛應用，用于監測軸的振動和轉速等參數。
②轉速
轉速主要作用：是旋轉機械振動監測和故障診斷中一個必須測量的參數，對旋轉機械轉速的監測是保證機器安全運行的一個不可或缺的手段。
轉速應用場景：轉速表廣泛應用于各種旋轉機械中，如硬盤、離心機、電動機等，用于監測和控制機器的轉速，以確保其正常運行和性能。
3、鍵相與轉速的區別
①定義與原理：鍵相是通過設置凹槽或凸鍵來產生脈沖信號，用于確定軸的位置和測量振動相位；而轉速是直接測量單位時間內軸的轉動圈數。
②應用與作用：鍵相主要用于振動監測和故障診斷，以及監測軸的振動方向；而轉速則主要用于監測和控制旋轉機械的轉速。
綜上所述，鍵相與轉速在定義、原理、應用與作用等方面都存在明顯的區別。在旋轉機械的監測和診斷中，兩者各自發揮著重要的作用。
