1、IEC 60617-圖表用圖形符號
◆全稱：IEC 60617 Graphical symbols for diagrams
◆內容：提供電氣圖紙上使用的圖形符號，包括：
①電路圖(原理圖)符號
②接線圖符號
③功能圖符號
◆覆蓋對象：電氣、電子系統的功能和連接(如開關、接觸器、繼電器、傳感器等的符號)。
◆使用場景：
①電氣原理圖(schematic diagram)
②控制回路圖
③PLC I/O圖
◆特點：
①符號中包含端子標記、動作狀態、觸點形態等細節
②注重電氣功能表示
◆示例(IEC 60617)：
①接觸器主觸點符號
②限位開關符號
③電動機符號
2、IEC 60417-設備用圖形符號
◆全稱：IEC 60417 Graphical symbols for use on equipment
◆內容：設備面板、銘牌、控制按鈕等上使用的簡潔圖標，用于操作指示、功能標識、安全警告等。
◆覆蓋對象：
①電氣設備面板標識
②控制按鈕功能標志
③安全指示符號(如接地標志、電源開/關、危險高壓等)
◆使用場景：
①產品外殼
②控制臺
③儀表和開關面板
◆特點：
①圖形簡單，不依賴文字
②符號獨立存在，不表示電氣連接
③多用于國際化標識，方便用戶識別
◆示例(IEC 60417)：
①電源開關符號(?)
②接地標志(?)
③危險電壓標志

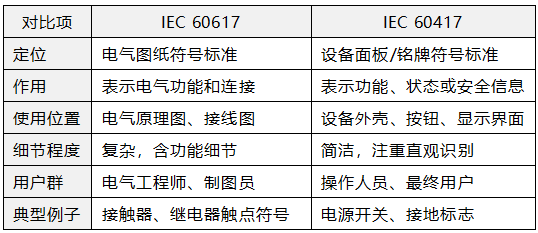

3、IEC 60617和IEC 60417對比總結
