K型熱電偶是工程上廣泛使用的溫度傳感器，被應用于各個行業的溫度測量中。電廠需要使用較多的熱電偶對溫度進行監測，然而，電廠煙道環境對熱電偶的耐用性與測溫穩定性構成嚴峻挑戰：一方面，煙道內高溫，通常為600～1000℃，會加速熱電偶保護管的氧化與熱疲勞，且316 L不銹鋼套管在900℃下長期使用時，年氧化速率可達0.2mm；另一方面，燃煤產生的飛灰沖刷套管表面，導致套管壁厚均勻性下降，甚至出現局部穿孔，使內部熱電偶絲直接暴露于腐蝕環境中。因煙道灰塵沖刷與高溫腐蝕，常規K型熱電偶的平均使用壽命較短，且報廢前測溫誤差過大，并因誤差過大而造成較大的經濟損失。
為解決上述問題，可采用帶GH3039材質保護套管的K型熱電偶，但套管是否加裝堵頭的設計差異尚未得到系統研究。若堵頭能阻斷灰塵與腐蝕氣體進入套管內部，可減少熱電偶絲污染與腐蝕，提升測溫精度；但堵頭可能增加熱傳導阻力，延長響應時間。基于此，本研究設計保護管封頭與保護管不封頭兩種K型熱電偶，通過實驗標定，從測溫精度、響應時間、穩定性三方面展開對比，為電廠等高溫工業場景的熱電偶選型提供數據支撐。
1、材料與方法
1.1 儀器與設備
黑體輻射爐(精度±0.25%)；34970A數據記錄儀(精度±0.08%，用于熱電偶測試，美國安捷倫科技有限公司)。
1.2 實驗方法
1.2.1 黑體輻射爐實驗采用黑體輻射爐作為標準熱源，其核心功能是提供穩定、均勻的高溫環境，模擬電廠煙道的高溫工況。為確保熱源精度，實驗前需對黑體輻射爐進行溯源校準：使用二等標準鉑銠10-鉑熱電偶和二等標準鉑銠30-鉑銠6熱電偶作為標準器，在500、800、1200、1600℃4個關鍵溫度點進行校準，校準結果顯示各點實際溫度與設定溫度的偏差均小于±0.1℃。具體參數為：溫度調節范圍500～1600℃，黑體輻射強直徑40mm，溫度分辨率1℃，溫度精確度±0.25%(滿量程)，有效發射率0.99，溫度穩定性±3℃，溫度傳感器為雙鉑銠熱電偶。該黑體輻射爐采用剛玉輻射腔，輻射腔內涂高溫涂料(發射率在0.9以上)，穩定性和均勻性好，黑體輻射爐外部尺寸為600mm×460mm×610mm。
1.2.2 測試熱電偶
兩種測試熱電偶的核心結構參數保持一致，僅保護套管端部是否加裝堵頭存在差異。保護套管選用GH3039材質，該材質的鉻元素在高溫下可形成連續致密的Cr2O3氧化膜，氧化膜與基體結合力強，在950℃空氣中的年氧化速率小于等于0.1mm，遠低于316L不銹鋼(950℃年氧化速率約0.3mm)；同時，鉬、鈮元素可抑制Cl-、SO42-等腐蝕性離子對套管的侵蝕，適配電廠煙道中含硫、含氯的腐蝕環境，避免套管內壁因腐蝕產生剝落物污染熱電偶絲，確保測溫穩定性。熱電偶絲采用鎳鉻-鎳硅材質(分度號K)，直徑0.5mm，其在-200～1200℃范圍內的熱電勢與溫度線性度良好，誤差小于±2.5℃或±0.75%t (t為測量溫度)。保護管封頭熱電偶的保護管采用GH3039材質，堵頭端面為弧形設計，可減少灰塵沖刷時的局部應力集中，降低磨損速率。
為驗證保護管封頭對于熱電偶的耐磨性影響，分別使用了保護管封頭的K型熱電偶與保護管不封頭的K型熱電偶，其余部件均保持一致。保護管不封頭的K型熱電偶記編號為301，保護管封頭的K型熱電偶記編號為302，見圖1。

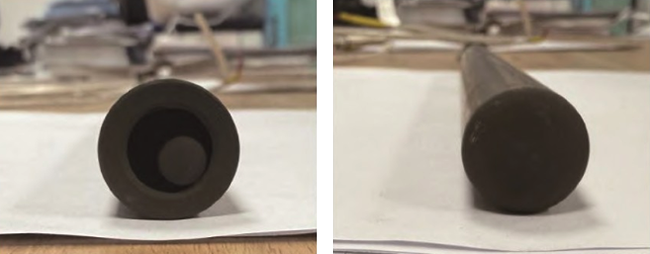

圖1 左側為保護管不封頭的K型熱電偶，右側為保護管封頭的K型熱電偶
1.3 數據采集儀器
采用34970A型數據記錄儀記錄K型熱電偶的實時溫度數據。該記錄儀配備20通道輸入模塊，支持熱電偶、電阻、電壓等多種信號類型，本次實驗選用K型熱電偶專用通道，采樣頻率設定為每10s采集1個數據點，溫度分辨率0.01℃，測量誤差±0.05℃，確保數據采集的精度與時效性。
為減少數據干擾，數據記錄儀與黑體輻射爐的距離保持在2m以上，避免爐體電磁輻射對記錄儀的影響；信號傳輸線采用屏蔽雙絞線(型號RVVP 2×0.5mm2)，屏蔽層接地電阻小于1Ω，有效抑制外界電磁干擾。采集的溫度數據自動存儲為表格格式，便于后續通過軟件進行曲線繪制與數據統計分析。
此外，實驗環境嚴格控制溫度保持在25℃，相對濕度50%，通過空調與除濕機實現；實驗臺采用防震設計，避免人員走動或設備運行產生的振動影響熱電偶與黑體輻射爐的對接精度，確保熱電偶探頭位于輻射腔中心位置，減少因位置偏移導致的溫度場不均勻誤差。
1.4 數據處理
本研究通過301#K型熱電偶與302#K型熱電偶單獨放置在黑體輻射爐中與兩種熱電偶同時放置在黑體輻射爐中進行測試，每組實驗重復進行3次，數據采集使用安捷倫34970A數據記錄儀進行收集并上傳至電腦軟件中，導出數據后用Orgin 2017軟件進行圖表繪制。
2、結果與分析
2.1 測試方法與結果
測試兩種帶有不同型式不銹鋼保護套管的熱電偶測溫性能、響應時間，采用黑體輻射爐作為標準熱源，34970A數據記錄儀作為數據讀取儀器。實驗工況為升溫階段保持到800、850、900、950℃，4個節點直到熱電偶讀數穩定后再進行升溫，降溫節點為950℃降至800℃。同時測試時加有750、700、650℃3個降溫節點。
圖2(a)～(c)分別是301、302#K型熱電偶單獨放置以及301#與302#K型熱電偶同時放入黑體輻射爐中的溫度/時間曲線圖。

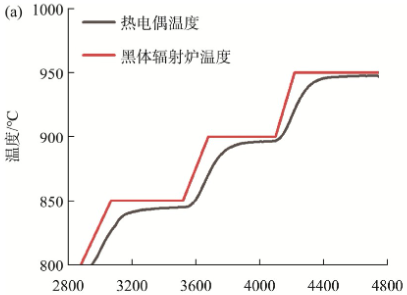

圖2(a) 301#保護管不封頭的K型熱電偶單獨檢測
結合圖2中數據可得出，如圖2(a)所示，301#保護管不封頭的K型熱電偶在黑體輻射爐升至800℃時，熱電偶與黑體輻射爐溫差為5.011℃，升溫后響應時間為40s；在黑體輻射爐升至850℃時，熱電偶與黑體輻射爐溫差為5.152℃，升溫后響應時間為50s；在黑體輻射爐升至900℃時，熱電偶與黑體輻射爐溫差為3.345℃，升溫后響應時間為40s；在黑體輻射爐升至950℃時，熱電偶與黑體輻射爐溫差為3.89℃。平均響應時間為43.333s，平均溫差為4.345℃。

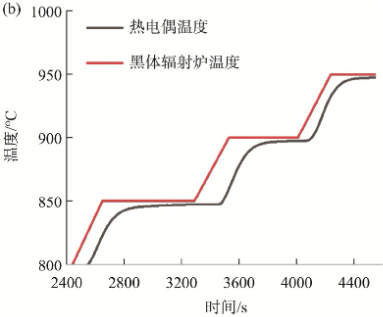

圖2(b) 302#保護管封頭的K型熱電偶單獨檢測
如圖2(b)所示，302#保護管封頭的K型熱電偶在黑體輻射爐升至800℃時，熱電偶與黑體輻射爐溫差為3.43℃，升溫后響應時間為70s；在黑體輻射爐升至850℃時，熱電偶與黑體輻射爐溫差為2.67℃，升溫后響應時間為190s；在黑體輻射爐升至900℃時，熱電偶與黑體輻射爐溫差為2.62℃，升溫后響應時間為80s；在黑體輻射爐升至950℃時，熱電偶與黑體輻射爐溫差為2.50℃。平均響應時間為113.33s，平均溫差為2.805℃。

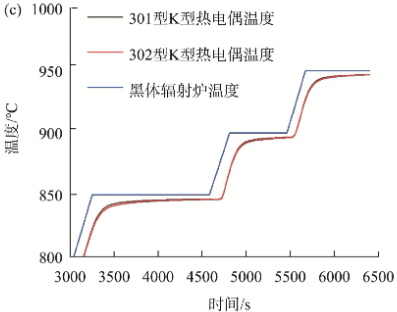

圖2(c) 301#與302#K型熱電偶同時檢測
如圖2(c)所示，301#保護管不封頭的K型熱電偶在黑體輻射爐升至800℃時，熱電偶與黑體輻射爐溫差為5.000℃，升溫后響應時間為40s；在黑體輻射爐升至850℃時，熱電偶與黑體輻射爐溫差為3.492℃，升溫后響應時間為120s；在黑體輻射爐升至900℃時，熱電偶與黑體輻射爐溫差為3.611℃，升溫后響應時間為60s；在黑體輻射爐升至950℃時，熱電偶與黑體輻射爐溫差為3.10℃。平均響應時間為73.333s，平均溫差為4.673℃。
由圖2(c)所示，302#保護管封頭的K型熱電偶在黑體輻射爐升至800℃時，熱電偶與黑體輻射爐溫差為6.081℃，升溫后響應時間為40s；在黑體輻射爐升至850℃時，熱電偶與黑體輻射爐溫差為3.841℃，升溫后響應時間為120s；在黑體輻射爐升至900℃時，熱電偶與黑體輻射爐溫差為4.021℃，升溫后響應時間為60s；在黑體輻射爐升至950℃時，熱電偶與黑體輻射爐溫差為3.232℃。平均響應時間為73.333s，平均溫差為4.293℃。
2.2 不同工業場景的選型建議
基于實驗結果，針對不同高溫工業場景，提出以下熱電偶選型建議：
①高粉塵、強腐蝕場景
如燃煤電廠鍋爐煙道、垃圾焚燒爐排氣道，優先選用K型(帶堵頭)熱電偶。此類場景中，粉塵濃度可達50～100g/m3，腐蝕性氣體(SO2、NOx)濃度高，封頭的保護管可有效延長熱電偶使用壽命，降低維護成本。
②低粉塵、溫度快速變化場景
如燃氣輪機排氣道、航空發動機測試臺，溫度變化速率可達10～20℃/min，可選用優化后的保護管封頭的K型熱電偶(如采用薄壁堵頭，壁厚0.5mm)，將響應時間縮短至50～80s，兼顧精度與響應速度。
③低粉塵、低腐蝕場熱電偶選型建議
如石油化工加熱爐，粉塵濃度低于5g/m3，腐蝕性弱，可選用保護管不封頭的K型(無堵頭)熱電偶，以較低成本滿足測溫需求。
3、結論
綜上所述，保護管封頭的K型熱電偶在高溫環境(800～950℃)下的測溫精度顯著優于保護管不封頭的K型熱電偶：單獨檢測時，302#K型熱電偶的平均溫差(2.805℃)較301#K型熱電偶(4.345℃)降低35.5%；同時檢測時，302#K型熱電偶的平均溫差(4.293℃)較301#K型熱電偶(4.673℃)降低8.1%，溫度穩定性更突出。保護管封頭會導致熱電偶響應時間延長：單獨檢測時302#的平均響應時間(113.333s)較301#K型熱電偶(43.333s)延長161.6%，但延長后的響應時間仍滿足工業場景需求，且同時檢測時兩者響應時間一致(73.333s)，說明環境一致性可抵消部分響應時間差異。封頭保護管的核心作用是阻斷粉塵與腐蝕性氣體侵入保護套管內部，避免熱電偶絲污染與腐蝕，同時優化套管端部熱場分布，是提升測溫精度的關鍵因素。302#K型熱電偶測試溫度與黑體輻射爐標定溫度差距小，因此保護管封頭的K型熱電偶具有更好的測試性能，其在高溫環境下的平均溫差顯著低于保護管不封頭的K型熱電偶常規熱電偶，溫度測試精度與穩定性更突出，且保護管封頭的設計未對響應效率產生實質性負面影響，滿足高溫場景下對“高精度+穩定響應”的雙重需求。
作者：(國能浙江北侖第三發電有限公司)鄒峙劍、劉大蔚、張科
