從DCS畫面亂象中看DCS畫面十清楚的重要

1、目前國內DCS畫面存現狀
國內大多數工廠的DCS畫面，許多處于"能用但不規范，規范但不好用"的狀態"，這是國內DCS畫面存在扎心事實。

行業研究數據佐證了這個判斷。ISA(國際自動化學會)聯合ASM Consortium的調研表明，設計不良的HMI可使操作員響應時間延長40%，誤操作率提高300%。美國核管理委員會NUREG-0700 Rev.3的研究更進一步指出，HMI設計必須從"人的認知能力"出發，否則設計者自認為清晰的界面，在操作員眼里可能是一團視覺噪音。

誤操作率300%：設計不良的HMI導致的誤操作率提升幅度。這意味著每100次操作，可能多發生3次本可避免的人因失誤。

有人會說：我廠DCS運行了十幾年，操作員天天看這套畫面，也沒出過事。這個邏輯經不起推敲，沒出事不等于安全裕度足夠，更不等于這套畫面是合格的。事故是對不規范的最高懲罰，但不出事不等于規范。

還有一個數字值得關注：某化工廠曾使用超過20種顏色標注不同設備狀態，在夜班時段，操作員將"高壓預警"的紫色誤認為正常運行的藍色。這個案例后來被寫進了多篇論文的研究素材。"一個顏色誤讀，價值百萬的教訓"-而這類教訓，在行業里每天都在以不同形式上演，只是多數沒被寫成文章。

2、HIM設計不是美學問題，是安全工程問題
HMI畫面的質量，本質上是一個人因工程(Human Factors Engineering)問題，而不是一個界面美化問題。這個認知鴻溝，是國內DCS畫面質量始終上不去的思想根源。

國際上的HMI設計已經演進到"高性能HMI"(High-Performance HMI)階段，其核心理念由ASM Consortium提出，2014年固化為ISA-101標準。這套體系的核心哲學是：讓關鍵信息在0.5秒內被準確識別。這不是一個視覺設計的追求，而是一個安全運行的底線要求。

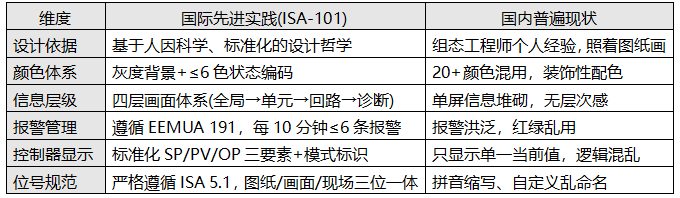

對照國內現實，差距一目了然：



從這份對照表可以看出，國內HMI的落后，不是一兩個細節沒做好，而是整個工程體系的認知和流程都需要重構。

3、七個典型DCS畫面亂象
【亂象一】：控制器、測量點、閥門"三合一"
這是DCS畫面出現頻率最高的錯誤。一個標準控制器必須同時顯示SP(設定值)、PV(過程值)、OP(輸出值)三個核心量，并標注當前控制模式(AUTO/MAN/CAS/RCAS)。但我見過的很多畫面里，控制器被簡化成一個孤零零的數字，操作員根本無從判斷回路是否在控、異常來自過程還是來自輸出。

【亂象二】：級聯回路主副顛倒
串級回路的信號傳遞方向必須是：主控制器OP→副控制器RSP(遠程設定值)→副控制器OP→執行機構。但很多畫面里這條線畫反了，或者干脆沒有標注SP標識。這種畫面交付給操作員，等于在工藝異常時給他們一顆定時炸彈-調試邏輯錯亂，工藝震蕩，故障溯源無從談起。

【亂象三】：測點只顯示數字，沒單位、位號和測點屬性
比如DCS畫面顯示溫度68.5、壓力3.2......這種孤立的數字沒有位號、沒有單位、沒有測點屬性。國內8%的男性存在色覺障礙(ISA-101規范已明確指出這一點)，顏色不能作為唯一的信息載體。沒有標簽的數字，不是信息，是噪音。

【亂象四】：畫面布局與工藝現場完全不符
管道測點畫在罐體內部，閥門進出口方向顛倒，上下游關系混亂。這類問題在驗收階段幾乎不會被發現，因為調試只測功能，不審畫面邏輯。但一旦真正發生異常，操作員的"心理模型"和畫面呈現的"工藝模型"不一致，判斷就會出錯，處置就會延誤。

【亂象五】：報警配色五顏六色
正常的低飽和度背景+異常時的高對比色，這本是HMI配色最基本的邏輯。但國內工廠的畫面，普遍把正常態也畫得五顏六色。結果是：報警色和正常色視覺權重相近，真正需要突出關注的異常被淹沒在色彩的海洋里。

【亂象六】：位號命名各行其是
設計院的位號、DCS里的位號、現場銘牌上的位號，三者不一致。這類問題聽起來是小事，但在開車、調試、檢修場景中，每一次"位號對不上"的瞬間，都在增加操作員的工作記憶負荷，都可能成為誤判的導火索。

【亂象七】：四屏體系"合四為一"
ISA-101倡導的四層視圖結構(全局流程屏→裝置單元屏→操作單元屏→報警趨勢屏)，在國內幾乎很少被嚴格執行。多數工廠把所有信息擠在一個畫面里，操作員沒有清晰的"從全局到細節"的導航路徑，一旦發生異常，只能靠記憶和經驗在信息洪流中大海撈針。

4、合格DCS畫面必須做到十清楚
結合ISA-101標準、橫河HMI規范(參考Sohar Refinery項目規范)，以及筆者30年的現場觀察，昌暉儀表總結了合格DCS畫面必須做到的十清楚。這是DCS畫面驗收的底線，不是追求的目標。

①測量點清楚：位號+變量屬性+工程單位+信號類型，缺一不可
②控制器清楚：SP/PV/OP三要素完整，控制模式標識清晰
③閥位狀態清楚：開度百分比+反饋狀態+聯鎖狀態+故障狀態，四項齊全
④主副回路邏輯清楚：級聯信號線必須標注RSP/CAS，主副歸屬無歧義
⑤位號命名清楚：圖紙/畫面/現場三位一體，嚴格遵循ISA 5.1
⑥信號流向清楚：PV/OP/RSP三類信號線型區分明確，方向無歧義
⑦顏色分級清楚：灰度背景+≤6色狀態編碼，報警色Reserved不用做裝飾
⑧流程層次清楚：畫面按工藝流向組織，上游→下游，視覺路徑清晰
⑨報警趨勢清楚：報警優先級/顏色/確認邏輯符合ISA 18.2，趨勢圖含量程和限值線
⑩操作路徑清楚：從概覽到細節的導航層級不超過4級，關鍵操作≤3次點擊可達

特別提醒：十清楚不是十項建議，是合格底線。任何一項做不到，畫面就不合格，不合格就等于給操作員埋雷。區別只在于這個雷什么時候炸。

5、四屏體系：讓操作員看得全局、打得精準
ISA-101和橫河規范都明確提出了分層畫面架構。實戰中這是最容易被國內項目忽略、但對操作效率影響最大的設計原則。

第一層：全局流程屏(概覽)
整條生產線/全廠級別的宏觀態勢。顯示關鍵KPI、整體狀態、報警摘要。操作員30秒內判斷"整體穩不穩"。橫河規范中用"Overview Window"承載這一層。

第二層：裝置單元屏(分區)
按反應段、精餾段、儲罐區、公用工程等物理分區監視。每個單元內的主要設備狀態和關鍵參數一目了然。這層是日常監盤的主戰場。

第三層：操作單元屏(回路)
細化到具體回路、閥組、泵組、控制邏輯。SP/PV/OP完整顯示，參數調節、模式切換的手動操作入口都在這里。

第四層：報警與趨勢屏(診斷)
實時報警+歷史趨勢+異常演化過程。橫河規范要求每個趨勢窗口不超過8支筆，每支筆有獨立量程和限值線。趨勢圖默認時間范圍1小時，支持放大到日級。

這套四屏體系的核心價值是：讓操作員形成固定的監盤邏輯-先全局、再局部、再單回路、最后看趨勢報警。有了這個邏輯，面對任何復雜工況，操作員都不會被信息淹沒。

6、DCS畫面整改的路徑
DCS畫面整改是為了實現從能運行到規范好用。HMI整改不能靠重畫一遍，沒有標準約束的重畫，大概率是換一種方式亂。這里給出系統化的整改路徑：

第一步：建立標準，固化底線
全廠統一HMI設計標準，至少覆蓋：位號規范、圖形組件庫(測點/控制器/閥門/流程線標準樣式)、顏色體系、報警色定義、畫面層級定義。這份標準必須在項目啟動階段就定下來，而不是組態做完了再來補。

第二步：建立強制審圖制度
畫面上線前必須有工藝、儀表、自控三方聯合審圖。審什么？工藝邏輯一致性、控制策略正確性、畫面與現場對應性、報警合理性、HMI標準化合規性。這四個維度，缺一個就放行，是給后續運營埋隱患。

第三步：固化典型錯誤臺賬
把高頻問題整理成禁止清單，在組態培訓和設計審查中反復強調。比告訴別人怎么做對更有效的是告訴別人哪里容易錯。

第四步：引入操作員參與驗證
ISA-101設計哲學強調：HMI好不好，最終用戶說了算。正式投運前讓三班操作員實際使用，發現導航路徑不合理、信息層級不清晰的地方，及時修改。這比投運后接到投訴再整改，成本低得多。
橫河Sohar煉油廠項目在HMI交付前，專門安排了操作員進行分層驗證。每張畫面的點擊路徑、響應時間、信息識別清晰度都被記錄和打分。這個步驟在國內項目里幾乎是空白。

結語：DCS畫面不是顯示屏，是安全工具
HMI的最終用戶是操作員，不是工程師。工程師設計完可以走人，操作員要在那個屏幕前盯八年、十年。他們的效率、他們的判斷、他們在緊急時刻的反應速度，都和那套畫面息息相關。

一套規范的DCS畫面，不需要多炫酷，不需要3D渲染，不需要動畫效果。它只需要做到一件事：在正常工況下讓操作員安心，在異常工況下讓操作員快速反應。這是工程質量問題，也是安全問題。

如果你正在負責一個新項目，從現在開始把HMI標準納入設計輸入。如果你接手的是一個存量系統，從DCS畫面十清楚開始一條一條自檢。每一次規范化的改進，都是在給操作員減負，也是在給工廠的安全裕度加碼。

DCS畫面不是能看見就行，而是看得懂、用得對、出事時找得到，這才是工程該有的標準。
